Oh. Das habe ich ja noch gar nicht gepostet. Sogar Minititan.de hat das verlinkt – und ich noch nicht, obwohl das Video von mir ist? Also: Hier ist mein Minititan-Bauvideo. Alles drauf, natürlich „etwas“ Zeitraffer. ;-)
Bei Gelegenheit muss ich mal das Original-Video hier hochladen – nachdem Anfang und Ende von der RCMovie-Software etwas verstümmelt worden sind.
So, hier ist die Fortsetzung ersten Teils. Ich brauche also eine Einbaumöglichkeit für 3 HS45HB-Taumelscheiben-Servos, die nirgends so weit hervorragen dürfen, dass der AS-350 Rumpf ansteht oder bewegliche Teile anlaufen können. Keine triviale Aufgabe! Die beiden Rollservos gehen ja noch, wie bereits im ersten Teil geschildert. Servo-Achse nach unten, längere Anlekungen, und gut ist. Das Nickservo ist schon eine andere Geschichte… die hier erzählt werden soll! ;-)
Hier sind die vorbereitenden Schnitz-Arbeiten (Klick aufs Bild für eine Großansicht):
Auf der linken Seite musste ich die Querstrebe entfernen und die Aussparung für das Servo hinten verlängern. Auf der rechten Seite musste ein „Höcker“ für das Servo geschnitten werden und ein Loch für eine Befestigungsschraube (Pfeil):

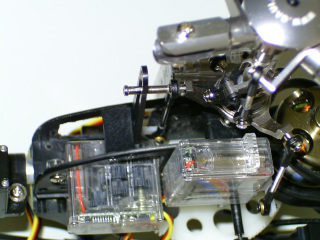

Die Servos habe ich anschließend wie folgt platziert:
Für das Nickservo musste nicht nur die Schraube gekürzt werden, die den Kugelkopf hält, sondern auch der Servoweg auf der Innenseite des Chassis etwas ausgefräst werden. Außerdem sorgt eine zweite Schraube (blauer Pfeil) für ausreichenden Halt des Servos:
Insgesamt ist nicht arg viel Platz im Plastik-Chassis des EP100, aber es geht:
So, nachdem mich das (leidige) Thema einige Zeit auf Trab gehalten hat, will ich anfangen, die Ergebnisse hier nach und nach zu posten. Mein bisheriges Setup war mit den guten alten billigen BMS306BB Blue Bird Servos an der Taumelscheibe.
So, nachdem ich einige Zeit darüber gegrübelt habe, wie ich eine Beleuchtung für meinen AS 350 EP 100 realisieren kann, bin ich irgendwann über diese Seite gestolpert. Das Konzept ist klasse: es kann mit einem Steuerkanal beeinflusst werden. Muss aber nicht. In Abhängigkeit des Kanals gibt es verschiedene Blinkmuster. Das muss ich auch haben – wenn man dann noch ein paar Blinkmuster zeitgesteuert wechselt, wäre das optimal für mich (da ich nur 6 Kanäle an meiner Fernsteuerung habe, also keinen für die Beleuchtung übrig habe).
Also Bauteile bestellt und erstmal ein Experimentierboard zusammengebaut:
Ich habe hier mal noch einen Anschluss für den ISP-Programmer vorgesehen, weil ich sonst während des Testens ständig am Ein- und Ausbauen des Mikrocontrollers wäre. Dazu noch das AVR Mac Pack, und der Programmier-Spaß kann beginnen! :-)
